实验室系统设计规划

实验室设计规划是一项系统工程,涉及专业众多,更需要同时精通实验室使用知识和建筑知识作为技术基础。无论是新建、扩建、或是改建项目,都不单纯是选购合理的仪器设备与实验家具,还要综合考虑实验室的总体规划、合理布局和平面设计,以及强弱电、给排水、供气、通风、空调、空气净化、安全措施、环境保护等基础设施和基本条件。

实验室设计规划
实验室设计规划

规划要点

实验室设计规划、通风柜、实验台、通风系统、配套设施是新建、扩建、或是改建项目,它不单纯是选购合理的仪器设备,还要综合考虑实验室的总体规划、合理布局和平面设计,以及供电、供水、供气、通风、空气净化、安全措施、环境保护等基础设施和基本条件。

服务模块

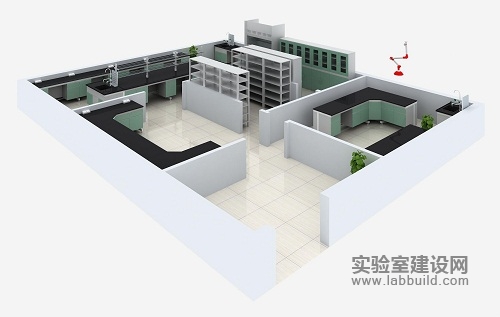

  • 实验室平面规划图
  • 实验室家具布置图
  • 仪器设备摆放示意图
  • 实验室装饰装修设计图
  • 实验室给排水设计图
  • 实验室暖通设计图(排风、尾气处理、洁净空调)
  • 实验室集中供气设计图
  • 实验室污水系统设计图
  • 实验室电气设计图

服务流程

项目启动>>>沟通需求>>>勘察现场>>>方案设计>>>施工图设计>>>设计评审与复审>>>造价预算

基本内容

实验室基础建设一般常用项目有:

  1. 实验台柜包括中央实验台、实验边台、仪器台、天平台、药品柜、毒品柜、玻璃器皿柜等。
  2. 空调通风设施及通风系统包括通风柜(毒气柜)、排风罩(固定式)、活动式排风罩、排气扇、风机、通风管道、喷淋塔等。
  3. 用水设施包括化验盆、洗涤池、化验水龙头等。
  4. 安全设施包括消防喷水灭火系统,惰性气体灭火系统,安全柜,紧急事故淋洗器、洗眼器等。
  5. 供气设施包括供气站、供气板、用气板及其管路系统等。

实验室规划设计主要内容:

  1. 建设单位:如某某研究所、某某学院或某某工厂。
  2. 建设项目:如某某实验楼或某某研究楼。
  3. 建设性质:新建、扩建或改建。
  4. 建设地点及用地、工程项目的具体位置。
  5. 公害处理、对废气、废水、废物、噪声、辐射、振动等的技术处理措施。

实验室建筑设计的主要工作:

  1. 总体布局中的各栋建筑物的相互关系以及生活区采用什么方式解决;
  2. 各类实验楼的工艺布局及工艺流程;
  3. 平面组合的几种可能性,建设实验楼的层数;
  4. 选择合适的摸数(包括开间、进深、层高以及走道尺寸);
  5. 主要仪器设备的布置方式以及实验台、通风柜等的位置;
  6. 实验室与研究室之间的布局形式,辅助实验室与实验室之间的布局;
  7. 工程管网的布置原则(如明管或暗管,垂直管网或水平管网);
  8. 灵活性的要求;
  9. 环境保护,公害处理方面的详细技术措施。

标准规范

  • 《实验室生物安全通用要求》GB19489-2008
  • 《生物安全实验室建筑技术规范》GB50346-2011
  • 《病原微生物实验室和生物医学实验室通用安全准则》WS233-2017
  • 《洁净厂房设计规范》GB50073-2013
  • 《洁净室施工及验收规范》GB50591-2010
  • 《民用建筑电气设计标准》GB51348-2019
  • 《建筑电气工程施工质量验收规范》GB50303-2015
  • 《建筑给排水设计标准》GB50015-2019
  • 《建筑给水排水及采暖工程施工质量验收规范》GB50242-2002
  • 《通风与空调工程施工质量验收规范》GB50243-2016
  • 《建筑装饰装修工程质量验收规范》GB50210-2018

未来趋势

21世纪的实验室是智能化的实验室,安全、健康、节能、环保、人性化、智能化、灵活可变,一种新实验室的模式正在出现一种满足当前实验需要且能适应未来发展的实验室模式,正在推动21世纪实验室的发展中,被称之为“21世纪实验室”模式,特色新颖,备受欢迎。

一、灵活可变特色

使灵活性最大化一直是设计或改造一个实验建筑的重要关注点,灵活性有多种意义,包括便于扩建,迅速适应重新组合和其他变化,以及允许多种用途的能力。

灵活性最大化意味着实验室装备不仅应具有优良的使用功能,还应具备以后有重大改造或新建时,墙体、供给系统、工作台的重组使用率高,减少人力物力浪费。

1、灵活的供给系统

灵活原供给品系统对大多数实验室设计来说极为重要。实验室必须能够在墙和顶棚上进行方便的连接或断开,以考虑设备快速、低成本的组接。供给系统需要满足初始的要求,并且要适应预计的未来发展计划。

2、灵活的室内环境

实验室正在向模块化发展,实验室的工作台可设计成活动的,服务柱可调节移动,并且能充分利用实验室的空间,设计可以移动的隔断墙,可进行灵活隔断,固定在墙体或地板上的对接站包括电路、水路、气路以及通信等输入口,具有快速连接和断开的特点,方便与实验台组合即插即用。

二、人性化特色

1、适合团队研究的社会化建筑

人性化设计是尽量利用实验建筑中的空间,提供给人们会面并且并流的机会。包括休息室、会议室、中庭空间、楼梯空间、共享的实验室设备空间、公共服务空间等,尽量增加人们见面交流的机会。

追求空间视觉美学,整洁明朗的外观和色彩,安全舒适的室内环境,体现时代特征的配置,满足工作人员的健康和舒适的需要。

创造灵活的工作系统和工作台,鼓励研究团队改变自己的空间以满足需要,设计办公室和书写区作为人们以团队方式工作的场所,设计以团队为基础的研究中心,创造相邻的研究团队成员合理使用所必需的公共空间。

2、开放的实验室模式

开放的实验室是创造一种几乎允许玻璃隔断于任何地方的实验室模式。玻璃墙使人们不感觉到局促压抑,可以相互看得见,却又有他们自己独立的空间。

三、智能化特色

智能化实验室包括远程电话及电视会议、讲演设备、移动的视听设备,数据、音频、视频和计算机的结合,智能化实验室通过总线方式统一管理,将实验室内的各种仪器设备连接到一起实现实验室网络化,并通过各种引出方式实现与移动网络、电信网络、电视网络等连接,从而使工作人员在任何时间、任何地方任意控制内外的各种信息。不仅可以实现手机遥控、面板遥控、自动记忆等简单功能,还可实现宽带上网、远程监控和数字电视遥控等功能。

智能化系统包括通信接入系统、电话交换系统、信息网络系统、综合布线系统、信息化应用系统、建筑设备管理系统、公共安全系统、智能化系统设计,应根据实验室的规模和功能需求长期等实际情况,选择配置相关的系统。

四、绿色环保特色

安全、健康、环保、节能是绿色实验室的要素,为了人类的健康,绿色实验室已成为21世纪实验室的主流。设置安全防护系统、以资源效率、健康环境和生产力为基础的可持续节能建筑已成为现实,降低设备能耗,提高能量效率,减少有害物质或垃圾,改善室内和室外环境,保护人体健康,有效利用环保材料和资源,循环再利用并增加再生产品的使用已成为必然的趋势。

本文系本站用户原创文章,首发于实验室建设网,转载请注明出处:http://www.labbuild.cn/809.html
