实验室给排水系统施工

实验室建设的同时,除了要考虑实验室的实验室家具、实验室设备以及通风系统之外,实验室的给水排水系统也是尤为重要的,实验室的凡是有毒有害物质的污水,必须要进行处理,符合国家排放标准之后,方可进行排水。不能功能类型的实验室实验室的给水排水工程设计也是不一样的。实验室排水系统应该根据相应的排出废水的性质、成份和受污程度来进行设置。有害物质的排放要符合相应的国家标准,因此,对于有害物质要先进行一定的处理才可排出。

实验室给排水系统施工
实验室给排水系统施工

要点说明

1、实验室的给排水系统应设计科学,保证饮水源不受污染,若实验用水与饮用水的水源不一,则应将饮用水与实验用水的水龙头分别注明,避免混淆。

2、实验楼应设有备用水源,在公共自来水系统供水不足或停止时,备用水源应能保证各种仪器的冷却水、蒸馏器用水、蒸馏瓶冷凝管用水和洗眼器用水的正常供给。

3、给排水系统应与实验室模块相符合,合理布置,便于维修,管线应尽量短,避免交叉。

4、给水管道和排水管道应沿墙、柱、管道井、实验台夹腔、通风柜内衬板等部位布置,不得布置贵重仪器设备的上方,也不得在遇水会迅速分解、容易损坏或引起燃烧、爆炸的物品旁;

5、一般实验室的水管可明装敷设,在安全要求较高的实验室中应尽量暗装,所有暗装敷设的管道均应在控制阀门处设置检修孔,以便维修。

6、给排水系统应设计灵活,并预留部分设施以保证实验室的可靠性和持续运行。

7、下行上给式的给水横干管宜敷设在底层走道上方或地下室顶板下;

8、上行下给式的给水横干管宜敷设在顶层管道技术层内或顶层走道上方;不结冻地区可敷设在屋顶上, 从给水干管引入实验室的每根支管上,应装设阀门。

9、实验室内部各用水点的位置必须科学定位并提前敷设,尽量把用水点设在靠墙位置,方便下水点的设置及满足未来改造的需要。

基本内容

一、实验室给排水原则

1、实验室(区)的给排水干管,应敷设在技术夹层或技术夹道内,也可底下埋没。

2、实验室(区)内应少敷设管道,与本区域无关管道不宜穿越,引入实验室(区)内的支管宜暗敷。

3、实验室(区)内的管道外表面应采取防结露措施。防结露外表层应光滑、易于清洗,并不得对实验室(区)造成污染

4、给排水支管穿越实验室(区)顶棚、墙壁和楼板处宜设置套管,管道与套道之间应密封,无法设置套管的部位应采取密封措施。

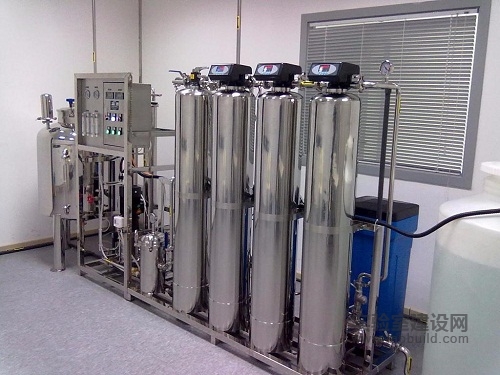

实验室纯水系统设计
实验室纯水系统设计

二、实验室给水系统要求

1、实验室(区)应根据生产、生活和消防等各项用水对水质、水温、水压和水量的要求,分别设置直流、循环或重复利用的给水系统。

2、给水管材的选择,应符合下列要求:

①生活给水管应选用耐腐蚀、安装连接方便管材,可采用型料给水管、塑料和金属复合管、铜管、不锈钢管及经防腐处理的。

②循环冷却水管道宜采用钢管。

③管道的配件宜采用与管道材料相应的材料

3、人员净化用室的组洗室内宜供应热水。

4、实验室周围宜设置给水设施。

三、实验室排水系统要求

1、实验室排水系统属于实验室三废处理工程的一部分,应根据生产排出的废水性质、浓度、水量等确定。有害废水应经废水处理,达到国家排放标准后排出。

2、实验室(区)内的排水设备以及与重力回水管道相连的设备,必须在其排出口以下部位设置水封装置,水封高度不应小于50mm。排水系统应设置透气装置。

3、排水立管不应穿过空气洁净度100级、10000级的实验室(区);排水立管穿越其他实验室(区)时,不应设置检查口

4、实验室(区)内地漏的设置,应符合下列要求:

①空气洁净度100级的实验室(区)内不应设置地漏。

②空气洁净度1000级、10000级的实验室(区)内,应少设置地漏;需设置时,地漏材质应不易腐蚀,内表面应光洁、易于清洗,应有密封盖,并应耐消毒灭菌。

③空气洁净度100级、10000级的实验室(区)内不宜设置排水沟。

5、实验室内应采用不易积存污物并易于清扫的卫生器具、管材、管架及其附件。

6、排水管道材料的选择,应符合下列要求

(1)排水管道应选用建筑排水塑料管及管件,也可选用柔性接口机制排水铸铁管及管件。

(2)当排水温度大于40℃时,应选用金属排水管或耐热塑料排水管

服务流程

项目启动>>>沟通需求>>>勘察现场>>>方案设计>>>谈判比价>>>核实成本>>>项目施工

标准规范

  • 《实验室生物安全通用要求》GB/T19489-2004
  • 《微生物实验室和生物医学实验室通用安全准则》WS233-2002
  • 《生物安全实验室建筑技术规范》GB/T50346-2004
  • 《建筑给水排水及采暖工程施工质量验收规范》GB50242-2000
  • 《民用建筑电气设计规范》JGJ16-2008
  • 《洁净室给排水及验收规范》GJ71-1990
  • 《实验室用水设计规范》GB / T50073-2001
  • 《建筑给排水设计规范》GB50015-2003
  • 《建筑水电:工程施工质量验收规范》GB50303-2002
  • 《分析实验室用水国家标准》GBT6682- 2008
  • 《空调工程用水施工质量验收规范》GB50243-2002
  • 《实验室技术要求验收规范》GB/T37140-2018
