纺织品检测实验室建设解决方案

现今世界各国都在推崇绿色纺织品,相关的环保纺织品和服装越来越多的出现在市场上。通过一些标准的测试来符合国际上对于纺织品和服装的要求,已经成为了现在品牌和贸易公司发展的一个工具。纺织品实验室检测项目包括成分、色牢度、强力、pH值、甲醛、偶氮染料、邻苯二甲酸盐等检测。建设一个现代化的纺织品实验室,使其能更好地为生产服务,除了先进的科学仪器和完善的试验设备外,实验室的建设也是一个非常重要的物质条件。实验室建设设计的基本要求是建筑设计的前提和依据,在建设单位委托设计单位进行设计时,必须由各实验室人员共同参加研究,反复讨论,确定各实验室方案。下面一起来看看纺织品检测实验室建设解决方案

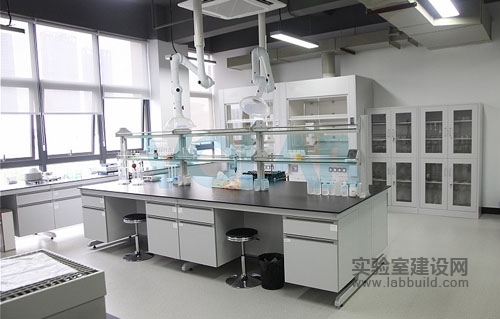

纺织品检测实验室建设
纺织品检测实验室建设

纺织品检测实验室主要检测项目

  • 纤维成分及其他化学分析测试
  • 尺寸稳定性(缩水率)及相关测试
  • 组织分析
  • 色牢度测试
  • 强度及其它功能性测试
  • 服装辅料测试
  • 燃烧性能测试
  • 其它测试(色差、感官评定、白度)

纺织品检测实验室建设注意事项

1、实验室名称

1)房间名称根据实验室功能设置不同的实验室,如化学分析实验室、仪器分析实验室、光谱实验室或天平室等

2)需要功能间的数量。

3)每个功能间的使用面积房间面积大小与测试项目,设备类型,设备数量及测试量有关。

2、建筑要求

(1)房间位置的要求

底层:设备重量较大或要求防振,则可设置在底层。

朝北:有些辅助房间或实验本身要求朝北

朝南:各实验室都有自己的要求

楼层:有的实验室要求洁净、安静、应尽量放在高层。

(2)室内尺寸的要求

如按建筑模数排列各实验室,就按模数的倍数填写长、宽、高。如实验室建设要求可能过期调节系统必须吊顶,则层高就相应地要增加。有些实验室是属于特殊类型的,则采用特定的尺寸。

(3)房间的要求(指实验室本身的要求)。

清洁:有的要求一般清洁。有的要求洁净,进行试验时要求房间内空气达到一定的洁净要求。

耐火:大多数实验室要求耐火。

环境要求 如恒温恒湿室。

(4)门的要求

实验室的门有各种要求:

内开:门向房间内开。

外开:主要设置在有爆炸危险的房间内。

个别要求:双向弹簧,有的要求单向弹簧或推拉门。

隔声:有点实验室要求安静,要求设置隔声门。

保温:如冷藏室要求采用保温门。

自动门:大门口要求自动门。

(5)窗的要求

实验室的窗有各种要求:

开启:指向外开启的窗扇。

固定:有洁净要求的实验室采用固定窗,避免灰尘进入室内。

部分开启:在一般情况下窗扇是关闭的,用空气调节系统进行换气,当检修、停电时,则可以开启部分窗扇进行自然通风。

双层窗:在寒冷地区或空调要求的房间采用。

窗帘:遮阳根据实验室的要求而定,有时须用水平遮阳,有时须用垂直遮阳。也用百叶窗。

密闭:窗扇可以开启,但又要防止灰尘从窗缝进入,故采用密闭窗。

(6)墙面要求墙面根据实验室建设的要求各有不同。

一般要求

可以冲洗:有的墙面要求清洁,可以冲洗。

墙裙高度:离地面1.2~1.5m左右的墙面做墙裙,便于清洁,如瓷砖墙裙、油漆墙裙等。

隔热:冷藏室墙面要求隔热。

耐酸碱:有的实验室在实验时有酸碱气体逸出,要求设计耐酸碱的油漆墙面。

色彩:根据实验的要求和舒适的室内环境选用墙面色彩,墙面色彩的选用应该与地面、平顶、实验台等到色彩取得协调。

(7)楼地面要求

一般要求

防振实验本身所产生的振动,要求设置防振措施以免影响其他房间;另一种是实验本身或精密仪器本身所提出的防振要求。

防滑。

防静电。

干燥。

隔声。

架空由于管线太多或架空的空间作为静压箱,设置架空地板,并提出架空高度。

(8)顶棚要求

不吊顶:一般实验室大多数不吊顶。

吊顶:在实验室的顶板下再吊顶,一般用于要求较高的实验室。

(9)通风柜化学实验室常在通风柜内开展各种化学试验,根据实验要求提出通风柜的长度、宽度和高度。

(10)实验台试验台分岛式试验台(实验台四边可用)、半岛式实验台(实验台三边可用),靠墙实验台和靠窗实验台(很少用)。要求实验台的长、宽、高的尺寸。

(11)固定壁柜一般设置在墙与墙之间,不能移动的柜子。

3、采暖通风要求

(1)采暖

蒸汽系统:采用蒸汽供暖的系统。

热水系统:采用热水供暖系统。

温度(℃):房间采暖的温度要求。

(2)通风

自然通风:即不设置机械通风系统。

单排风:靠机械排风

局部排风:如某一实验室产生有害气体或气味等需要局部排风。在有机械排风要求时,最好能提出每小时换气次数。

(3)空调有些实验室要求恒温恒湿,采用空气调节系统可以保证实验室内的温度和湿度。提出温度及允许温差;相对湿度及允许湿偏差。

(4)洁净要求有些实验室的空气要求保持一定的洁净度时,则需要提出洁净等级。

(5)通风柜及其他设备通风有自然排风、机械排风和有过滤装置的排风等,根据需要,加以选择。

4、气体管道

根据需要选用气体管道,有些实验需要量特别大的必须注明。气体管道分为蒸汽、氧气、压缩空气及城市燃气等。

5、给排水

(1)给水

冷水:即城市中的自来水或采用地下水。

热水:根据实验要求提出全部实验室采用,还是局部实验室采用。还是采用加速加热器来解决热水供应。

去离子水。

冷热水分开:系指水龙头要求。

冷热水混合:系指水龙头的要求。

(2)屋顶水箱

设置水箱:有些实验室要求较高,要有一定的水压;水压不够时要设置水箱。

不设置水箱。

(3)排水

排水温度

排水中有酸,浓度及数量。

排水中有碱,浓度及数量。

排水中那个有放射性物质,有多少中放射性物质,浓度多少。

设置地漏 地漏是实验室的地面上设置的一个排水口,也可不设置地漏。

6、电气

(1)照明

日光灯。

白炽灯或安全照明。

事故照明:系指万一发生危险情况时需要事故照明。

明线电线:采用外露形式的。

暗线电线:采用暗装的形式。

(2)强电

工艺设备用电(kW) 按每台设备的容量提出数据。

供电电压(V) 要求电压是多少。

单相插座(A) 要求插座的安培是多少。

三相插座(A) 要求插座的安培是多少。

特殊设备:电幕、电梯、传送带的用电要求。

供电路数:根据实验楼的重要性,提出供电要求(指不能停电、要求电压稳定、频率稳定等)。

(3)弱电

装设电话分机:是否每间实验室要设电话分机。

装设程控电话。

装设电钟插座。

装设闭路电视系统。

广播

(4)防雷:实验室建设地点的防雷情况要调查清楚,提出防雷要求。

7、实验室公害

在实验过程中产生的公害。

噪声:实验时产生噪声,最大的声音分贝是多少。

振动:属于低频、中频或高频。

臭味:化学实验时会产生臭味,有哪一些臭味。

灰尘。

有害废气:实验时产生的废气。

纺织品检测实验室功能分区布置

1、办公室:办公室尽量与检测区域独立。在办公室中主要配备办公桌、办公椅、办公电脑、打印机等。

2、接样室:接样室中需配备接样工作台,用于样品接收人员办公。

3、资料室:资料室主要用于存放测试记录与报告等等资料文件,此区域放置文件柜,均可加锁。同时也要有烟雾报警器及灭火器等相关的消防设施。

4、日晒室:日晒室中会放置一个日晒仪,是模拟太阳光的设备,同时还会配备衣架用于挂晒样品。日晒仪设备需要排风,在实验室规划时要考虑通排风。

5、水洗室:水洗室内放置洗衣机,干洗机,水洗色牢度测试仪和汗渍架。地面一般都是采用防滑的地面,需处理好进水和排水(为预防排水不顺,建议预留地漏)。另外水洗的机器功率大,需要留单独电源。

6、挂干室:这个功能间相对比较简单,用于挂晾衣服。主要会放置一些衣架,一般情况下此区域需规划在通风干燥的空间,同时在实验室装修时需考虑地面的防滑。

7、清洗室:作为化学实验室建设里集中洗涤实验器皿的功能间。房间的尺度应根据日常工作量决定。清洗室的位置应靠近前处理室,室内通常设有洗涤台,干燥箱和器皿柜等。房间须有良好的排风补风设施,地面需有良好的排水坡度和地漏。当然,如果检测量不大的实验室,也可以不设清洗室,可在前处理室中进行器皿清洗。

8、暗藏室:暗室中主要是摆放光源对色箱,测试项目为色度评级,要排除外界光源干扰。暗室内环境要求不同外界环境下,暗室光照度稳定,光源需关闭或隔离。墙壁及地面避免反光,实验室装修时需采用反光率低和色调偏暗的材料。

9、天平室:分析天平是化学实验室必备的常用仪器。高精度天平对环境有一定的要求:防振、防尘、防风、防阳光直射、防腐蚀性气体侵蚀以及较恒定的气温,因而通常将天平设置在专用的天平室里,以满足这些要求。另外,为提高检测效率,天平室应靠近前处理室。

10、燃烧室:燃烧室中会放置燃烧测试仪,通风橱和实验台,需考虑通排风的需求。

11、储藏室:储藏室有样品储藏室和药品储藏室,普通 储藏室室内可按实际需要设300~600mm宽的柜子,柜间通道应能通行手推车。储藏室要求有良好通风,避免阳光直射,要求干燥、清洁。在样品储藏室内,按照样品的性质规定温度和湿度的要求,并要用温湿度计进行监测并作记录,确保样品的稳定。另外样品室需有专人管理,进出的门需加锁并设置权限。在药品储藏室内,不同的化学品储存有指定的要求,储存场地要符合国家标准对安全、消防要求。并设置明显标志,储存设备和安全设施要定期检测,库内设置自动灭火装置。设有带锁的柜子和有权限的门禁,可未经批准的人员不得随意进入储藏室。

12、前处理室:前处理室是进行实验操作的主要区域,纺织品实验室包含了有机和无机项目的测试,所以在实验室规划时要考虑两个功能间:有机前处理室与无机前处理室。有机前处理室主要是有机项目的样品处理,在测试过程中需要使用各种有机试剂,因为有机试剂大多都是易挥发,所以必须在通风橱中进行,而且房间内要有良好的通风和补风。因此在有机前处理室中主要
的配备是通风橱,中央台(台上同时配备万向排气罩), 试剂柜,当然还有必备的安全装置:紧急喷淋装置。无机前处理室主要是进行无机项目的样品前处理,在测试过程中需要使用强腐蚀的酸,因此在此区域中配备家具都要考虑防腐蚀材质,同时房间内要有良好的通风与补风。

13、仪器分析室:仪器分析室室内环境的要求比前处理室高,仪器分析室中通常需要考虑温湿度控制,防尘,排风,补风,气体供应和防震等要求。在纺织化学实验室通常所用的分析仪器有色谱-质谱联用仪、液相色谱仪, ICP、原子吸收光谱仪,分光光度计等。

14、恒温恒湿室:关于纺织类的温湿度设定值一般是温度20+1’C ,相对湿度65%+2%。风量的循环次数是在15-30次/小时,噪音要低于55分贝还要 有新风的补充。 恒温恒湿实验室的一般分为三个区域:缓冲间、独立空调间和恒温恒湿间。

15、样品准备室:主要是测试样品制备的区域,里面有缝纫机,裁剪设备,实验台和试样暂存架等等。

16、成分分析室:纺织品中的纤维定量主要是化学溶解法,成分分析室中主要是进行纤维的溶解。这个功能中会放置通风橱,实验台与喷淋装置,需考虑通排风 ,进出水的需求。

纺织品检测实验室规划设计流程:

项目启动>>>沟通需求>>>勘察现场>>>方案设计>>>初步设计>>>施工图设计>>>设计评审复核>>>造价预算

纺织品检测实验室选址解决方案

  • 实验室前期选址调研
  • 确保通过环评和消防
  • 满足实验室特殊要求

纺织品检测实验室规划设计

  • 纺织品检测实验室平面规划图
  • 纺织品检测实验室家具布置图
  • 纺织品检测实验室仪器设备摆放图
  • 纺织品检测实验室装饰装修设计图
  • 纺织品检测实验室给排水设计图
  • 纺织品检测实验室集中供气设计图
  • 纺织品检测实验室污水系统设计图
  • 纺织品检测实验室电气设计图
  • 纺织品检测实验室暖通设计图(排风、尾气处理、洁净空调)

纺织品测试实验室装修施工

  • 实验室主体工程施工
  • 实验室通风系统施工
  • 实验室洁净系统施工
  • 实验室环保系统施工
  • 实验室供气系统施工
  • 实验室纯水系统施工
  • 实验室智能化系统施工
  • 实验室废气及污水处理设施施工

纺织品检测实验室家具配置

  1. 家具个性化定制(品牌、尺寸、材料、颜色等)
  2. 家具详细报价
  3. 家具售后维护

纺织品检测实验室主要仪器配置

  • JIS电动摩擦色牢度测试仪
  • 箱式起毛起球测试仪(ICI型)
  • 水洗色牢度测试仪
  • 起毛起球评级视镜
  • 电脑伺服控制拉力试验机
  • 克重取样机
  • 平板式金属探测仪
  • 快速棉纤维性能测试仪

纺织品检测实验室资质申请:

  • 实验室CNAS认可咨询
  • 实验室CMA资质认定咨询

纺织品检测实验室资质申请流程

现场调查差距分析>>>提交评估报告>>>管理体系导入准备>>>管理体系建立>>>体系运行与改进>>>内审及管审>>>提交申请>>>现场评审>>>获取证书>>>跟进服务

纺织品检测实验室建设相关规范

《采暖通风与空气调节设计规范》GB50019 ( 2003 )

《微生物实验室和生物医学实验室通用安全准则》WS233- 2002

《科学实验室建筑技术规范》GB/T50346 2004

《建筑给水排水及采暖工程施工质量验收规范》GB50242-2000

《民用建筑电气设计规范》JGJ16- 2008

《实验室施工及验收规范》GJ71-1990

《实验室建设设计规范》GB / T50073-2001

《建筑给排水设计规范》GB50015-2003

《建筑电气工程施工质量验收规范》GB50303-2002

《暖通空调制图标准》GB/T50114-2001

《通风与空调工程施工质量验收规范》GB50243-2002

《实验室技术要求验收规范》GB/T37140-2018
