DNA实验室常用实验室设备配套说明(供参考)

DNA实验室常用实验室设备

设备名称 设备型号

电热恒温干燥箱 202-AB

高压蒸汽灭菌器(锅) LDZX-30KB

超净工作台 VS-1300U

全钢通风柜 TTQX-1500

程控热块 HB100

不间断电源 C6K(S)4小时

风冷高静压净化型空调机组 FGR65/B-N4

吸顶式天花机 KFR-72W/E

中效过滤送风箱 ZX-12

不锈钢电子联锁传递窗 APB-554EU

钢板联锁自动风淋室 AAS-800AR/APB-554EU

FFU净化送风单元 FH1206

钢木实验台 TTSX-3008

钢木中央实验台 TTSX-2415

DNA实验室常用实验室设备配套说明(供参考)

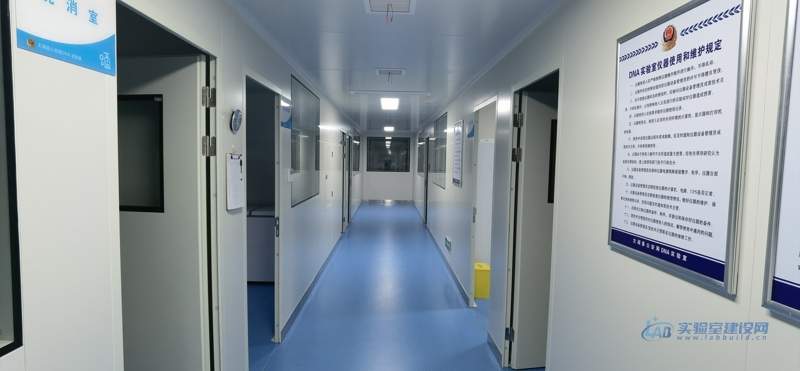

DNA实验室装修设计

参照标准:

  • 《法庭科学DNA实验室检验规范》公安部GA/T 383-2002
  • 《法庭科学DNA实验室规范》公安部GA/T 382-2002
  • 《临床基因扩增检验实验室工作规范》卫医发[2002]8号文
  • 《临床基因扩增检验实验室管理暂行办法》卫医发[2002]10号文
  • 《临床基因扩增检验实验室设置标准》卫医发[2002]10号文附件
  • 《基因检验实验室技术要求》国家质监检验总局SN/T 1193-2003
  • 《洁净室及相关受控环境 – 生物污染控制》国际标准 ISO 14698
  • 《洁净厂房设计规范》国家标准 GB 50073-2001
  • 《洁净室施工及验收规范》建设部 JGJ 71-90
  • 《室内空气质量标准》国家标准GB/T 1883-2002
  • 《实验室 生物安全通用要求》国家标准GB 19489-2004
  • 《生物安全实验室建筑技术规范》国家标准GB 50346-2004
  • 《病原微生物实验室生物安全管理条例》卫生部(2004-11-12)
  • 《低压电气施工及检收规范》国家标准GB 50254-96
  • 《通风与空调工程施工质量验收规范》 国家标准GB50043-2002

设计参数:

洁 净 度——CLASS 7(主实验室) CLASS 8.3(辅助间)

换气次数——15h-1~25h-1(7级) 8h-1~10h-1(8.3级)

温 度——20℃~22℃(冬季) 24℃~26℃(夏季)

湿 度——30%~50%RH(冬季) 50%~70%RH(夏季)

照 度——≥250Lux(操作区) ≥150Lux(辅助区)

噪 音——≤60dB(A)

压 差——≤-5 Pa(负压间) ≥ +5 Pa(正压间)

配套设备:

本实验室内根据需要将可配备具有国优品牌的微环境百级生物型超净工作台、补风型排毒通风柜、内排式净化捕尘柜、ⅡA型生物安全柜等作为微环境污染控制的一级屏障;超净工作台、净化捕尘柜、生物安全柜均选用进口风机,噪音低、体积小、风量均匀,及自主研发的程序控制器,选用0.3μm效率≥99.97%的高效过滤器;并与冰箱等其他落地设备、试剂柜/仪器台/操作台/电脑桌等现代实验室家具、PCR仪/测序仪/离心机/工作站/计算机等各种台式仪器及功能间格局等统一设计规划;尤其是美国ABI公司提供的测序仪和PCR仪对室内空气及温湿度的环境控制具有一定的要求;

各实验室间配备不锈钢传递窗作为物流专用单向通道,其具备双门机械联动互锁,双控紫外灭菌灯开关,传送便捷,人 / 物分流,从最大程度上降低交叉污染。

各功能间仪器、设备基本配置(参考):

一、 物证接案室

1、收案实验台

2、万向排气罩

3、立式更衣柜

4、卧式更鞋柜

5、液晶屏台式电脑

6、打印机

7、脚踏式不锈钢垃圾桶

二、 检材准备室

1、钢结构实芯理化板台面实验台

2、柜式PP水槽洗涤台

3、双门试剂柜

4、常温冰柜

5、-40℃超低温冰箱

6、电热恒温冰箱

7、压力蒸汽灭菌锅

8、照像仪

9、通风柜(腐败物等)

10、液晶屏台式电脑

11、脚踏式不锈钢垃圾桶

三、 核酸提取室(现场物证)

1、钢结构实芯理化板台面实验台

2、柜式PP水槽洗涤台

3、紧急洗眼器

4、手消毒/烘干器

5、ⅡA型生物安全柜/补风型通风柜/内排式净化捕尘柜(骨格粉碎提取等)

6、电冰箱

7、电热恒温水浴锅

8、纯水器

9、加样枪

10、定时恒温磁力搅拌器

11、电子分析天平仪

12、加湿器

13、液晶屏台式电脑

14、DNA扩增仪

15、冷冻离心机

16、高速离心机

17、振荡器

18、脚踏式不锈钢垃圾桶

四、 核酸提取室(嫌犯血样)

1、钢结构实芯理化板台面实验台

2、柜式PP水槽洗涤台

3、电冰箱

4、加样枪

5、液晶屏台式电脑

6、ⅡA型生物安全柜/补风型通风柜/无管道净化通风柜

7、冷冻离心机

8、高速离心机

9、定时恒温磁力搅拌器

10、电子分析天平仪

11、电热恒温水浴锅

12、振荡器

13、脚踏式不锈钢垃圾桶

五、 试剂混配室

1、钢结构实芯理化板台面实验台

2、柜式PP水槽洗涤台

3、电冰箱

4、加样枪

5、液晶屏台式电脑

6、生物型单面垂直送风百级洁净工作台

7、小离心机

8、不锈钢试剂配送车

9、脚踏式不锈钢垃圾桶

六、 PCR扩增室

1、钢结构实芯理化板台面实验台

2、柜式PP水槽洗涤台

3、电冰箱

4、加样枪

5、9700扩增仪

6、液晶屏台式电脑

7、脚踏式不锈钢垃圾桶

七、 产物测序室

1、钢结构实芯理化板台面实验台

2、柜式PP水槽洗涤台

3、电冰箱

4、加样枪

5、3130分析仪

及其专用UPS不间断电源(距检测室较近处设可散热UPS机房)

6、液晶屏台式电脑

7、小离心机

8、96孔平板离心机

9、脚踏式不锈钢垃圾桶

八、 数据分析室

1、钢结构实芯理化板台面实验台

2、液晶屏台式电脑

3、打印机

4、脚踏式不锈钢垃圾桶
