实验室净化工程装修要点及注意事项

一、净化工程是什么?

1、净化工程是指将一定空气范围内空气中的微粒子,有害空气,细菌等污染物排除,并将室内的温度、洁净度、室内压力、气流速度、气流分布、噪音震动及照明、静电控制在某一需求范围内,这样的一个过程叫净化工程。

2、净化工程所给予特别设计之房间,是不论外在之空气条件如何变化,其室内均能俱有维持原先所设定要求之洁净度、温湿度及压力等性能之特性。

实验室净化工程
实验室净化工程

二、净化工程的装饰部分

(一)总体要求

1、建筑装饰应遵循不产尘、不积尘、耐腐蚀、防潮防霉、容易清洁和负荷防火要求的总原则。

2、地面应平整,采用耐磨防滑、耐腐蚀、易清洗、不易起尘与不开裂的材料制作。有特殊要求的,可采用有特殊性能的涂料地面。

3、内部墙面应使用不易开裂、阻燃、易清洗与耐碰撞的材料,墙面必须平整,防潮防霉。内墙面下的踢脚必须与墙面齐平或凹与墙面;踢脚必须与地面成一整体,踢脚与地面交界处的阴角必须做成圆角。墙体转角和门的竖向侧边的阳角应为圆角。通道两侧及转角处墙上应设防撞板。室内与空气直接接触的外露材料不得使用木材和石膏。

4、天花要求光洁、不积尘,可以采用彩钢板吊顶。

(二)地面部分

1、橡胶地板:同色焊接,无缝连接,表面柔软,形状多,吸音好,防碘酒性好,耐磨性好,抗重压防变形,抗划痕性好。

2、PVC地胶:同色焊接,无缝连接;带抗静电性能;耐磨性好,抗重压防变形。抗碘酒性与抗烟头性好。

3、环氧树脂地坪:耐强酸强碱,耐磨,抗压,防尘,防渗,外观平滑整洁。防静电、电磁波。

(三)彩钢板选择

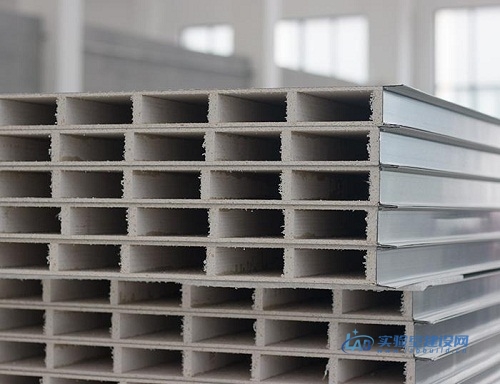

中空玻镁夹心板:

耐火95分钟,高密度,耐高温。玻镁彩钢板涂层是冷轧钢板、镀锌钢板,进行表面化学处理后涂敷(辊涂)或复合有机薄层(PVC膜等),再经烘烤固化而制成的产品。玻镁彩钢板既具有钢铁材料机械强度高,易成型的性能,又兼有涂层材料良好的装饰性和耐腐蚀性。

中空玻镁夹心板
中空玻镁夹心板

岩棉净化板:

对噪声传达具有显著的削减作用,特别适用对隔声有较高要求的地方。采用岩棉屋面板后,雨水冰雹对建筑屋面板冲击面引起的室内响声也明显减弱。岩棉板为非燃烧材料,耐火耐高温。

硫氧镁净化板:

防火性能优异,耐高温超过1200℃;防水防潮性能突出:吸水率≦0.8%;隔音性能好。

(四)传递窗

一种洁净室的辅助设备,主要用于洁净区与洁净区之间、洁净区与非洁净区之间小件物品的传递,以减少洁净室的开门次数,把对洁净室的污染降低到最低程度。传递窗采用不锈钢板制作,平整光洁。双门互为连锁,有效阻止交叉污染,设有电子或机械连锁装置,并配置紫外线杀菌灯。

(五)彩钢板门

优点:环保、通透性好、气密性强、耐擦洗、耐腐蚀、色系丰富、耐用。

三、净化工程的空调部分

(一)一般规定

1、洁净实验室是一个全密闭的环境,通过空调送、回风系统的初、中、高效过滤器。使室内环境的空气不断地循环过滤,以保证空气悬浮粒子浓度受控到一定的浓度,洁净实验室需控制的主要参数有尘埃粒子数、菌落数、换气次数、压差、温度、湿度、光照度、噪音。

2、为避免交叉感染,实验室采用全新风空调系统。新风通过粗效、中效、高效净化后,通过顶部新风送入室内。排风口设置在室内污染风险最高的位置,气流采用单向流布 控(从清洁区向污染区)。排风经过袋进袋出过滤器、中高效过滤器净化后排出室外,袋进袋出过滤器具有原位消毒、扫描检漏功能。实验室配置了等离子杀菌净化系统。

(二)净化系统空调的功能

空气过滤将送风空气中所有的微生物粒子清除;气流技术使室内达到无菌无尘;正负压控制实现压力梯度有序分布;合适的温湿度调节抑制细菌繁殖;排除室内不良气体,保持室内良好的空气品质。

(三)气流组织

主流区设计原理,高效节能;层流送风装置集中设置,保证工作区气流流线;顶棚排风,排除室内不良气体,保持室内良好的空气品质。

(四)净化空调系统设备及材料

冷热源设备;净化空调机组;净化新风机组;排风机组;空调自控;净化系统管路及阀门(净化风管、高效送风口、风阀、水阀等)。

(五)空气过滤器

①、袋式初效空气过滤器

滤料采用特制化纤材料;

低阻力,可清洗;

国际通用端面模数。

②、板式无隔板高效空气过滤器

板式无隔板高效空气过滤器分为BM, BMA和BMB三种。BM带密封封垫,BMA带12mm 宽液槽 。

与相同性能的有隔板空气过滤器相比,体积小,重量轻,节省安装空间。

采用铝型材外壳、薄纤滤纸、专用胶分隔物,不起尘,可用于10万级~100级洁净室 。

③、V型无隔板高效空气过滤器

与相同规格的有隔板空气过滤器相比,通风量较大。

④、折叠式初效空气过滤器

特制的玻纤滤料 。

迎面风速为2.5M/S时,阻力50Pa 。

国际通用端面模数,结构紧凑,厚度为50mm 。

性能稳定,避免了化纤滤料由于静电作用的逐渐减弱引起的过滤效率的衰减。

良好的耐火性能,可应用于有特殊要求的场合。

⑤、高效送风口

高效送风口为千级、万级、十万级净化空调系统较为理想的终端过滤装置,可广泛应用于医药、卫生、电子、化工等行业的净化空调系统。

⑥、V型无隔板空气过滤器

效率:65%、 85%、 95%

聚丙烯塑料外壳,焚烧时不产生有毒气体,符合环保要求 。

四、电路系统

强电系统:(1)动力系统(空调冷源、净化空调机组设备用电)(2)照明系统(照明电器、普通插座、吊塔设备用电)(3)应急系统(UPS电源、双电源切换)

弱电系统:(1)背景音乐广播系统(2)对讲、门禁系统(3)呼叫系统(4)网络交换机系统(5)监视系统

五、气体系统

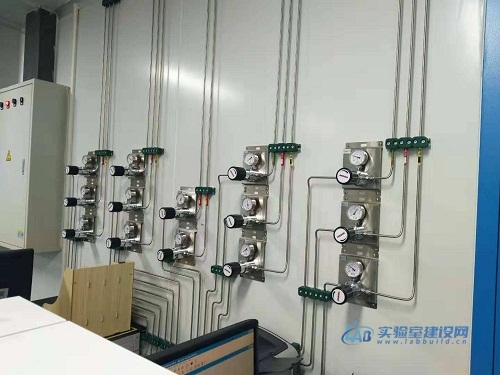

1、集中供气

将各种实验分析仪器需要使用的各类气体钢瓶,全部放置在实验室外独立的气瓶间内,进行集中管理。各类气体从气瓶间以管道输送形式按照不同实验仪器的用气要求输送到每个实验室不同的实验仪器上。所有气体均采用单级减压式,即气体从高压气瓶出来经过高压软管(高压盘管) 连到主控制开关阀到减压装置,通过不锈钢供气管道分别接到各用气设备点,所有仪表阀门安装于实验室内易操作位置。

实验室净化工程装修要点及注意事项

2、分散供气

将气瓶或气体发生器分别放在各个仪器分析室,接近仪器用气点。一般要求采用防爆气瓶柜,并带报警功能和排风功能。

六、给排水系统

1、实验室的给排水方面应更多考虑比较集中供水和排水时的需求, 以及纯水超纯水的配置,生活污水和实验废水分开排放,实验室废水要经过严格处理后才能排入市政管网。

2、为保证生产水质不被其它给水系统污染,洁净厂房内的给水系统按照生产、生活、消防等用途不同,应分别设置,其中,生产用水又可按生产线的数量,分别布置,建议每条生产线给水系统的起端均设置检修阀门及计量水表,以便检修和成本核算。另外,考虑到洁净厂房中的生产工艺技术发展迅速,产品升级换代快,生产工艺变化多等特点,在管道设计中应留有充分的余量。

3、排水应清污分流,,净化区和非净化区排水应尽量分开,集中到污水处理站的生产污废水,应经处理后,达标排放;如果排放的生产污水,含有强致敏性物质(例如:青霉素)或腐蚀性物质(例如:硫酸铵)以及带危险性菌类物质,则需就近经脱敏,硫酸铵以及蒸汽灭活处理后,与其它污废水混合,排放到厂区污水处理站,经集中处理再达标排放。

4、排水管材的选择:

应针对排水的水质特点选用,一般原则是:在连续排水温度低于 40℃时,选用聚氯乙烯(UPVC)排水管,该管材具有化学稳定性强,水力性能好的优点;在连续排水温度介于 40~80℃时,建议采用既具有较高耐温性能,又有较好水力性能及化学稳定性的璃纤增强聚丙烯排水管;连续排水温度高于 80℃时,采用排水铸铁管,但应注意防腐处理。
