实验室改造工程方案

7.1土建工程内容

项目单位已有的中心科研大楼建于2009年并投入使用，水、电、空调等公用工程条件良好。生活用水、实验室用水为自来水；供电可利用现有变电室和相应配电设备。

本项目所有仪器设备放入此楼内，部分实验室

表7-1 项目仪器放置位置及改造工程表

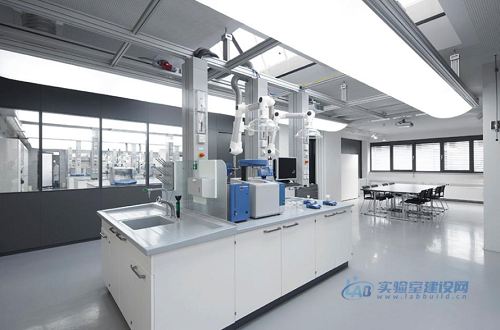

7.2 具体改造方案

7.2.1 505实验室改造建设

505实验室约78平方米，主要改造内容有以下下项

1、粉刷防霉高级乳胶漆内墙面，工程量400平米；

2、采用耐酸碱自流平实验室专用地面，工程量为78平方米。

3、所有实验室内各墙角进行圆角改造。

4、修缮窗户

实验室门均更换为实验室专用塑钢门，为了达到防尘、保护仪器以及实验室环境清洁要求，窗户更换为隔热断桥铝合金双层中空玻璃内开平窗，工程量约为12平方米。

5、入户门更换与门禁安装

为便于实验室的安全，更换入户门禁系统。

6、壁挂式空调

增设实验室空调一部。

7、实验台

新配置实验台10 米

8、实验室水电改造

为配合新增仪器设备的使用，需对该实验室进行全同水电改造。

7.2.2 510机房改造工程包括

1、地面

计算机机房共18 m2 ，准备选用铝质合金抗静电活动地板。

铝质合金防静电地板采用优质合金冷轧钢板，经拉伸后点焊成形。外表经磷化后进行喷塑处理，内腔填充发泡填料，上表面粘贴高耐磨防火高压层板或PVC贴面，四周镶嵌导电边条。

铝质合金防静电地板，机械强度高、承载能力强、防火性能好。表面静电喷塑，柔光、耐磨、防腐蚀。 粘贴的装饰高压层板，耐磨性及防静电性能优良、抗污染、便于清洗、装饰性强。 尺寸精度高、互换性好、组装灵活、维修方便。

2、吊顶

总面积共18m2 ，准备选用采用冲孔铝天花板实施吊顶。隔音吸音系数高达0.5-0.82as，构图精美。板面美观，优雅大方，精度高，装饰效果美观。无有害气体和有害物质，对人体无害。防水，防潮性极强，水洗不脱色，不变形。安装方便，可锯可剪，装饰简单，检修方便。

3、墙面

墙面采用石膏板背板式彩钢板。此墙面能有效的实现墙面的静电释放，并具有屏蔽、隔热吸音功能，增强机房的安全性及美观性。

4、门窗

机房入口门采用钢质防火门，增设二道节能保温窗，窗户采用6mm防火玻璃。配置防火式卷帘。

5、灯具

安装格栅灯，采用3X14W 格栅灯。采用高频软启动原理，无频闪效应光线怡人，启动时间满足国际标准2S以内。可适零下15度180伏低压寒带气候，也可适应气候近80度270伏的高温高压环境。产品适应电压宽220V产品可达应工频200-240V50-60Hz，采用无源功率因数校正电路功率因数高达0.95以上，谐波小于30%，实际功率大于85%，寿命5000小时不良率小3%，1万小时小于1%，3万小时不良率小于15%.另可根椐要求配备电磁抗干忧电路对电网无污染及完美的保护和预热功能。国内前列品牌光源配套，100%纯三基色。

6、配电系统

在机房新增市电配电柜1台；新增UPS配电柜1台，分别由1台UPS主机引入，为计算机设备、应急照明等UPS用电设备双路供电。

7、空调系统

机房属于重要的计算机中心，机房总面积18m2，机房内有严格的温、湿度要求，购置一台空调，机房规定配置空调设备：

保持温度恒定；

保持湿度恒定；

空气洁净度0.5微米/升<18,000；

换气次数/小时>30；

8、专业机柜

机房配置1个600*1000*2000专业机柜，容量42U。

9、防雷接地系统

配置接地及静电泻放系统，配置防雷器。在市电配电柜总输入端设置1个防雷器，在UPS配电柜总输入端配置1个防雷器。

对机房内所有金属构件需采用接地线引入等电位网，接地线采用ZRBVR10、ZRBVR16、ZRBVR25电缆，实现静电释放、雷电泻放及工作接地。

保证机房接地系统应符合以下规范：

计算机直流地 电阻≤1Ω

交流工作接地 按国标GB2887-89要求<1Ω

交流安全保护接地 国标GB2887-89要求<4Ω

计算机系统直流接地 按国标GB2887-89要求<10Ω（静电释放在此与保护接地共用）

计算机机房供配电系统防雷、防浪涌保护地按国标要求GB2887-89要求<10Ω。

10、消防系统

本次工程采用管网七氟丙烷灭火火系统，专门用于机房灭火。

7.2.3 504和506实验温室修缮改造计划

作为生物环境与能源工程专业和农业建筑与环境工程专业的植物栽培、植物环境生理、生物环境工程原理等实验教学和工程实践教学基地的水院五楼楼顶温室建筑面积为160 m2，分为东、西两部分分别进行独立环境控制。该楼顶温室于2002年建设，位于东校区水院楼顶位置。由于温室使用年限已超过10年，地面防水层破坏、围护玻璃破损、外遮阳电机损坏、内遮阳和顶开窗电机行程控制失灵等一系列问题造成了漏水、漏电、玻璃或重物下落等很多安全、消防隐患和设备安全隐患。此外，该楼顶温室原来也未设置防雷措施，遇到暴风骤雨等大雷雨天气还会有电路安全隐患。目前，尽管温室仍然处于使用过程中，在承担很多实验教学的同时，也在进行部分科研试验。上述安全隐患问题如果不能得到及时解决的话，很可能会引起严重的安全事故和雷电事故，故，特此申请改善基本办学条件专项基金进行该楼顶温室的修缮和改造。

该楼顶温室分为东温室和西温室两个功能区，各自进行独立环境自动控制，平时作为植物培育实验场所和温室环境控制技术教学实践基地使用。为了温室的正常运行与实验教学的正常开展，针对下述项目进行维修和改造。

主要改造内容有以下几项：

1、 温室地面防水处理改造；

2.、温室上水和排水系统维修与改造；

3、温室顶部围护玻璃拆除与更换；

4、温室外遮阳、内遮阳、顶开窗机构更换：

5、温室自动环境控制系统更换：9.60万元

6、维修用钢梯修复。

装修改造工程做法如下：

（1）内墙面：风险评估室、样品室、资料档案室内墙面刷白色乳胶漆，其余实验室内墙面(包括外墙内表面及隔墙)包50mm厚复合保温钢板。

（2）楼地面：实验室地面做成环氧树脂自流坪地面，并且将墙角做成≤50mm的⑥弧阴角，阳角做成≤20mm的圆弧角，环氧树脂踢脚高150mm，以便清洗、消毒。

（3）顶棚：除风险评估室、样品室、资料档案室之外，其余实验室顶棚采用新型保温复合钢板吊顶，吊顶板四周与墙面隔断的结合处采用半径≤50mm圆弧角铝压边装饰，并用密封胶处理，以便房间清洗、消毒。

（4）门窗：实验室所有外窗内侧均增加一道专用铝合金密封窗。其他房间门窗不变。

（5）隔断：铝合金隔断。

2. 新建无菌间

新建无菌间，建筑面积30平米，按相应标准建设。

8.3 结构改造

由于实验室功能和布局的改变，通风和空调净化系统的安装对原结构体系造成局部损坏，需对原结构进行加固补强。

改造通风管道时，需在原有楼板上开洞，对原结构楼板造成局部损害，需采用粘钢补强的办法进行加固，以满足安全的要求。

8.4 给排水改造

1. 给水用水量、排水量

给水用水量按10L/ m²*d估算，总实验面积为558m²。日用水量6.6 m³。日排水量按90%用水量考虑为6m³。

2. 水源：给水水源为市政自来水，由校园内给水管网供给，给水水压≥0.3MPa。

3.纯水系统

纯水主要是指供洗涤与制备注射用水原水。实验室用纯水由设在纯水间的纯水设备提供。管材采用UPVC管。各用水点处设倒流防止器。

4.实验室排水系统

实验室排水系统单独排放。由管道收集排至室外排水管网，经校内污水处理站处理达到排放标准后排入市政排水管网。排水管采用UPVC管，粘接连接。

5.给排水管线及卫生器具改造

由于原设计为普通科研和办公用房，没有独立卫生器具，本项目将改造原设计给排水管线，每间实验室均增加卫生盥洗器具。

6.消防系统

本改造部分为整栋楼的一部分。消防由整栋楼整体考虑。

8.5 通风及空调改造

1.本实验室净化等级均为4级（万级），室内温度冬季18℃，夏季27℃，相对湿度30-65%。

实验室设净化空调系统一套,送风经粗、中、高效三级过滤后送入实验室。粗效过滤器紧靠新风口设置，中效过滤器设置在正压段，高效过滤器设在系统末端（即送风口处）。所有高效过滤器的安装均满足现场检漏及修理维护条件。每个实验室送排风管设电磁阀，电磁阀开关设在每个实验室门口，当房间需要空调或洁净时，开启电磁阀；当房间不需要时，关闭电磁阀。送排风总管均安装防火阀，遇火灾发生时70℃自动熔断关闭，有火警信号时亦能由消防控制室电信号关闭。送、排风机联锁控制，排风机后于送风机开启，先于送风机关闭。气流组织为垂直单向流，即送风口开在顶棚处，回风口开在侧下墙处。净化空调送排风机设变频器，根据压力变频控制风机运行状态。

冬季空调用热由屋顶空调室外机辅助电加热。夏季空调由屋顶空调室外机提供冷源。空调室外机为变频空调室外机。

2．样品前处理室设四台通风柜、液相/液质室、气相/气质室、毒理学检测室、生化分析室每个房间设一台通风柜，共计八台。每个通风柜设有独立的排风系统。排风直接排入室外。每个房间设一组变频新风处理机补充通风柜排风造成的室内负压。样品前处理室新风处理机风量按两个通风柜同时开启的考虑。其他房间按通风柜的通风量考虑。送风机设变频器，根据室内压力控制送风量。送风设粗、中、高效三级过滤后送入实验室，粗效过滤器紧靠新风口设置，中效过滤器设置在正压段，高效过滤器设在系统末端（即送风口处）。所有高效过滤器的安装均满足现场检漏及修理维护条件。冷热源由屋顶室外空调机提供。

3.通风管采用聚苯乙烯板芯、两面为高强度无机材料复合而成的复合风管。这种风管具有强度高、质轻、保温、抗腐蚀、防火等特点。

4.资料档案室

室内设计温度为冬季18℃，夏季27℃。冬季采暖采用散热器采暖，采暖热源由校内采暖管网提供80/60℃的采暖热水。散热器采用铸铁散热器（喷塑）。夏季办公室采用家用壁挂式空调机制冷。

5．防排烟：疏散走道长度超过40米，设独立机械排烟系统。

2.拆除内容

（1）门窗工程。

（2）墙面、顶棚表层。

（3）给排水管线及消火栓。

（4）采暖管道及散热器。

（5）部分内隔墙。

（6）电气管线及配电盘等。

3.土建改造内容

（1）地/楼面、内墙面、踢脚/墙裙

①粉刷防霉高级乳胶漆内墙面。

②采用耐酸碱自流平实验室专用地面。

③顶棚更换为矿棉吸音板吊顶。

④所有实验室内各墙角进行圆角改造。

（2）门、窗更换

实验室所有门均更换为实验室专用塑钢门，为了达到防尘、保护仪器以及实验室环境清洁要求，窗户更换为隔热断桥铝合金双层中空玻璃内开平窗。

8.1.2 结构改造

本项目属于旧楼改造项目，一些设备的安装对原结构体系造成局部损坏，需对原结构进行加固补强，拆除部分内隔墙墙体，按需要新增玻璃或铝合金隔断。

由于现在实验过程中会产生串味，每间实验室均要安装通风设备，需改造整层的通风管道，需在原有楼板上开洞，这样就对原结构楼板造成损害，利用等效强度的原理，采用粘钢补强的办法进行加固，加固后楼板的使用不受影响，能够满足安全的要求。

8.1.3 给排水改造

1. 水源：给水水源为市政自来水，由校园内给水管网供给，给水水压≥0.3MPa。

2.纯水系统

纯水主要是指供洗涤与制备注射用水原水。本项目中心实验台都需要接入纯化水，为此需在纯水间安装一台纯水设备，并把纯水通过专用管道直接输送到各实验室用水点。

管材采用UPVC管。各用水点处设倒流防止器。

3.实验室排水系统

实验室排水系统单独排放。由管道收集排至室外排水管网，经校内污水处理站处理达到排放标准后排入市政排水管网。排水管采用UPVC管，粘接连接。

4.给排水管线及卫生器具改造

由于原设计为普通科研和办公用房，没有独立卫生器具，本项目将改造原设计给排水管线，给每间实验室配置全套实验洗涤池、笼头及盥洗器具。

5.消防系统

(1)消火栓系统用水量为35L/S ，其中：室内消火栓用水量15L/S，室外消火栓用水量20L/S,火灾延续时间按2H计；

(2)由室外市政给水管网DN150接入两根DN100消防管，室外给水管网压力为0.40Mpa，满足消火栓消防水压；

(3)室内消火栓为单栓消火栓，栓口直径65mm，水龙带长25m，水枪ф19mm；

(4)本楼室外至少应设两个室外消火栓,位置由室外管线设计确定；

（5）消火栓给水管采用焊接钢管，焊接连接；

(6)根据《建筑灭火器设计规范（GBJ140-90）的要求，在每个消火栓处配置手提式干粉灭火器四具。

8.1.4 通风及空调改造

1.通风改造

项目用房现状为办公室，没有通风系统，为满足实验要求，所有实验室均需进行通风改造，新增通风柜12套。

由于多个实验室共用一台大型号排风机，每个实验室的通风系统不能单独控制，即使使用一个通风柜，也要启动整个通风系统，排风量大、噪音大，而且门窗的密闭性不好，对其他实验室产生震动影响。因此本次通风改造为独立通风系统，具体改造内容如下：

（1）所有设通风柜的实验室均设独立的机械送排风系统。

（2）排风机选用低噪音防腐离心风机，置于屋顶。
