实验室建设包括哪些内容?

实验室建设是一项复杂系统工程,需要合理统筹,做好规划,如果从大方面来进行划分的话,标准化实验室建设方案要充分考虑功能布局平面设计、家具配置、给排水、电路、气路系统等。下面实验室建设网带大家了解下实验室建设包括哪些内容?

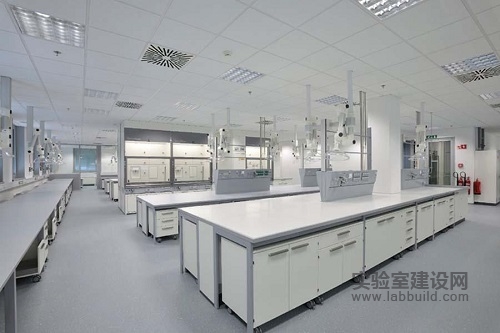

环境检测实验室设计
环境检测实验室设计

一、实验室平面设计

以检测实验室为例,根据不同实验室内功能划分,主要将实验室分为五类:普通化学实验室、物理检测实验室、仪器分析实验室、洁净实验室(无菌实验室)和辅助实验室。普通化学实验室主要是进行容量分析、离子测定、氧化还原等实验;物理检测实验室主要是进行物理性检测分析实验;洁净实验室主要是通过人为的手段,应用洁净技术实现控制室内空气中尘埃、含菌浓度、温湿度与压力、以达到所要求的洁净度、温湿度和气流速度等环境参数;辅助实验室主要有天平室、高温室、纯水室、气瓶室、贮藏室等。

不管在做哪个行业的实验室建设设计方案,都要保证安全。因为实验室非常容易发生爆炸、火灾、毒气泄漏等事件,所以在做平面设计的时候,应尽量地保持实验室的通风流畅、逃生通道畅通。天平台、仪器台不宜离墙太近,离墙40CM为宜。为了在发生危险时易于疏散,实验台过道全部通向走廊。实验室走廊净宽度宜为2.5-3.5米,普通实验室双门宽以1.1-1.5米为宜,单门宽以0.8-0.9米为宜。

二、实验室家具配置

实验室要投入使用,基础的配套家具包括实验台、仪器台、功能柜等。根据环境检测实验室设计功能要求,主要涉及三类实验台:物理实验台(物理检测实验)、化学实验台、生物实验台(主要用于净化无菌实验)。仪器台对承重性、稳定性、抗外干扰、电控要求很高,气体配送严格、安全、可靠、方便、易管理。承重要达到500Kg以上,用于仪器分析实验室。功能柜的主要作用是服务和储存,重要功能部分涉及安全、环保问题。功

三、给排水系统设计

给排水设计系统主要是为前期实验室建筑设计服务。按照用水和排水性质的不同,将检测监控中心实验大楼的给排水系统分为实验给排水和日常给排水,给排水管道各自独立。其中,实验室供水在水嘴的配备上分别配备急流水嘴和缓流水嘴,单联水嘴为急流水嘴,单配PP水槽(MBc-032),双联水嘴为缓流水嘴,单配PP水槽(MBc-029);日常用水供水水嘴配备规格参照民用建筑生活用水管道配件规格。实验室排水则通过实验室废水排放系统排入负一层实验废水处理站,综合处理后排入城市管网;日常用水的废水排放则直接排入城镇生活污水管网。

四、实验室电路系统

环境检测实验室用电主要包括照明电和动力电两大部分。动力电主要用于各类仪器设备、电梯、空调等电力供应。实验室供电系统也是实验室.基本的系统之一。实验室区域要求兼有交流、直流电源,以及单相、三相两种电源插座,并常有稳压要求。仪器分析实验室还要求有防电磁干扰,接地和电磁屏蔽。电源插座有:10A、13A、16A、20A。设有漏电保护开关、过载保护开关等。

五、实验室气路系统

不燃气体(氮气、二氧化碳)、惰性气体(氩气、氦气等)、易燃气体(氢气、一氧化碳)、助燃气体(氧气)等都有各自的特质应用于不同的实验室。除不燃气体、惰性气体外其他气体不进入实验室,通过输气管接到各实验室内。一般气相色谱室配置氦气、氮气。气质联用室配置了氦气、氢气、氧气。氢气管线上的连接管件都要连接后焊接,严禁泄漏。所有的管线在安装完毕后一定要做气密性测试,并在使用前要先除油。由于管道细小,管间距小,安装过程中可依据现场情况进行调整,保证间距不小于45mm,气瓶装瓶时,易燃易爆与惰性气体同柜,杜绝两种易燃气瓶装一柜。

对于不利于人体健康的化学物质污染源,特别是有害气体,排风非常重要。实验室的通风控制系统既要安全,又要符合节能的需要。实验室通常排风设备主要有:通风柜、原子吸收罩、万向排气罩、吸顶式排气罩、台上式排气罩等。

以上就是关于“实验室建设包括哪些内容”相关介绍,更多实验室建设知识尽请关注。
