理化实验室设计装修注意事项(理化实验室布局规范)

一、实验室的装修布局

实验室的室内环境,由于空间的结构划分已经确定,在界面处理、装饰布置、家具设置之前均应以其内部使用方便合理为依据进行布置。

二、整体造型要统盘构思

一个杂乱的,不协调的室内环境,往往与在装潢前缺乏统盘构思有关。构思、立意,可以说是室内设计的灵魂。所谓统盘构思,就是说要把室内环境设计成什么风格和造型特征,从总体上根据实验室的功能性、实用性、资金预算等主要内容作统盘考虑,即所谓“意在笔先”。先有了个总的构想,然后才着手做地面、墙面等。怎样装饰,选用什么样式的实验室家具、灯具以及窗帘等。

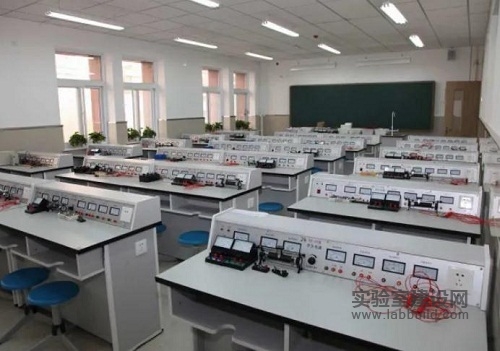

物理实验室布局设计
物理实验室布局设计

三、要注意色彩、材质的协调和谐

有了造型和艺术风格上的整体构思以后,就可以从整体构思出发,设计、造用室内地面、墙面和顶面等各个界面的色彩和材质,确定家具和室内陈设的色彩和材质。

室内各界面以及家具陈设等材质的选用上,应考虑人们近距离、长时间视觉感受得舒适,甚至应考虑与肌肤接触等特性,要符合安全环保的原则及符合人体工程学原则。

色彩和材质、色彩和光照都有极为紧密的内在联系,在设计与选用色彩、材质时都应细致考虑。

四、实验室内部装修

1.实验室应采用框架结构,便于实验室合理布局;

2.实验室的建筑耐火等级不宜低于二级,消防设施的设置应符合国家有关建筑防火设计规范的规定;

3.实验室设计的抗震设防类别不应低于乙类建筑;

4.符合实验室环境要求,美观大方,富有现代科技感;

5.实验室的桌面应采用耐腐蚀的、耐磨损、防滑、易冲洗的建筑材料。

6.装修所涉及的材料应尽量采取防火阻燃材料,装修最终效果要现代时尚、美观大方等。

五、在设计装修时应遵循以下原则:

1.安全原则:

房屋结构应考虑防震、防尘、防潮,且隔热良好,光线充足,各个工作室的布局原则是限制样品的流动区域,缩短样品流动行程,尽量减少物流(样品)和人流线路交叉。

2.环保原则:

通过相关排风设备、废弃物处理/回收设备等净化实验室空气环境,减少对外界环境的污染。设备、功能区符合操作流程,尽量减少人员流动性,提高整个运作效率。

3.效益原则:

实验室排布应适当预留未来发展空间,提高基础设施的利用率。

4.效率原则:

设备、功能区分布力求符合课堂流程,尽量减少人员流动性,提高整个运作效率。

5.人性化原则:

运用人体工程学原理,专业设计实验室家具及辅助设备,提高师生的舒适度。

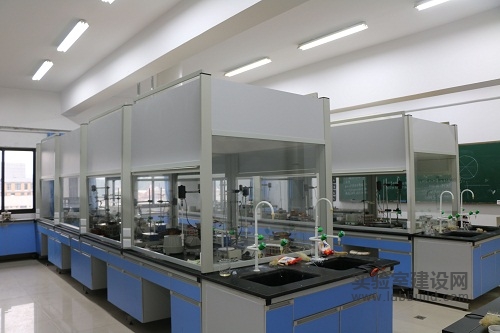

化学实验室装修设计
化学实验室装修设计

六、理化实验室设计建造要求

1、位置要求

理化实验室应布置在环境安静、清洁、振动及电磁辐射影响小的位置,以较小检测数据的误差,提高数据的准确性;同时理化检测与车间生产紧密联系,因此理化实验室应布置在与有关车间联系方便的地段。机械工厂内铸造车间、热处理车间、涂装车间等场所均会散发出腐蚀性或有毒气体以及粉尘等,故理化实验室应位于全年风向最小频率的下风向。理化实验室一般设独立的建筑物,当与车间办公楼合建时,宜设置独立的出入口;当与计量室合建时,理化与计量应分区、分片布置。

2、空间要求

实验室开间一般为3.0m、3.3m、3.6m三种开间模数,具体开间模数的选择需与建筑模数相结合。实验室进深一般在6m和9m之间,例如6.0m、7.2m、8.4m等,进深的选择主要考虑试验台的尺寸及布置、通风柜的布置方式(垂直窗户和平行窗户)、房间内的采光通风等因数。层高一般建议在3.6m和3.9m之间,南方地区因气候闷湿,顶层天棚需作绝热饰面,实验室房屋净空可适当提高,当有工艺空调安装时也可适当提高楼层净高。

3、走廊要求

实验室走廊分为单面布房走廊、双面布房走廊、检修走廊、安全走廊、设备管道走廊等,一般走廊净宽要求1.5m~2.0m能够满足使用要求。实验室走廊不宜过宽,否则,走廊边会堆积杂物,反而影响走廊的使用。安全走理化检测;理化实验室;建筑设计廊一般只在大型实验室内设置,为应急之用。

4、朝向在多数情况下,理化实验室为2~3层、南北朝向的建筑物。一般来说,工作人员集中的实验室宜布置在南侧,例如化学分析室。大型精密仪器、人员相对较少的实验室宜布置在阴面,避免阳光直射,且降低空调消耗的冷量,节约能源,例如原子发射光谱仪、X射线荧光光谱仪、ICP-MS仪、原子吸收光谱仪、分析天平等。如果受到条件的限制,以至于别无选择而采用东西朝向时,那么,玻璃窗面积和避阳的设计应予慎重考虑。

5、门、窗实验室门的大小、位置、开向及种类应满足工艺及消防安全和防护、搬运等的要求。

各实验室门应根据及人流情况采用单扇或双扇。一般双扇门宽1.5m,单扇门宽1.0m,机工间等室的门可考虑为1.5~2.0m。内部房间门的尺寸,除暗室、X光室门为0.8m外,其余均为1.0m,门高可为2.0m。一般实验室的门上应安装透明的窗用玻璃,便于下班后值班人员的安全管理。暗室的门要求密闭,室内风管等处也应防止漏光。实验室根据采光需要一般设置窗户大小为1.5m×2.4m、1.6m×2.4m或2.0m×2.4m;为了防尘,窗户一般采用镶有胶皮的窗框和双层窗,窗台高为0.8~1.0m;并且设置安装窗帘的设施。

七、理化实验室装修设计特殊要求

1、化学成分分析室主要包括化学分析、光谱分析和气体分析,机械工厂的湿法化学分析室内一般根据工厂规模、测试工作负荷设置1~2个中央试验台及通风柜。试验台台面应具有足够坚硬而不易被划纹,但又要玻璃器皿碰上它不容易碰碎;而且应耐热和具有良好的耐酸、耐碱、耐有机溶剂的性能,表面应光滑,不渗透。试验台表面宜铺设轻质聚乙烯台毯或耐化学腐蚀的贴面。目前我国墙式试验台大多数是钢筋混凝土制作或砖砌筑。近年来,成品试验台应用也较为广泛,反响效果较好,推荐使用。湿法化学分析室建筑设计时需考虑防酸、防尘、防火,水磨石或缸砖地面,1.2m油漆或瓷砖墙裙,天棚白色油漆。直读光谱室、原子吸收光谱室等需防尘、防振,嵌木地板,其余全部油漆。

2、金相实验室主要包括光学金相显微镜分析、电子显微镜分析、电子探针分析、X射线结构分析、显微硬度测量等。电子显微镜室在建筑设计中除考虑防尘、防振外,还需考虑防电磁辐射设计。X射线结构分析室建筑设计需考虑的内容较为特殊。实验室内凡有产生X、γ射线以及贮存其他放射性元素的房间,均需由土建考虑防护墙。其主要目的,在于将X或γ射线等经过防护材料吸收后,使剩余的射线强度不超过容许的剂量强度。防止影响工作人员及邻室工作人员的健康。采用砖墙或钢筋混凝土墙时,墙身应密实,墙壁表面应抹含钡砂浆,防护墙必须深入地面0.5m以下;采用铅板防护时,铅板与铅板连接处应重叠,其重叠宽度不得小于10mm;防护门、观察窗应与邻近防护墙具有同等防护效果;当管线穿过有与防护墙毗邻的沉降缝时,应有防止射线从管缝泄出和因沉降而使管线断裂的措施。

3、机械性能实验室主要包括常规力学性能测试(拉伸、压缩、弯曲、硬度、冲击、扭转等)、高温持久-蠕变试验、断裂韧性试验、高温松弛试验、热疲劳试验等。机械性能实验室内一般有重、大设备,搬运不便,有些试验机有独立的设备基础,决定了该实验室布置的一层是合适的。对于有高大设备的实验室,实验室房间的净高就取决于设备的高度,例如最大负荷100t,型号为DLY-100的万能材料试验机最高部分高度4.1m,这就决定了该房间的净高为4.6m~4.9m。机械性能实验室试验过程中噪音、振动较大,所以该实验室应远离对环境要求严格的精密仪器布置,以免造成不良影响。
